氣動卡盤

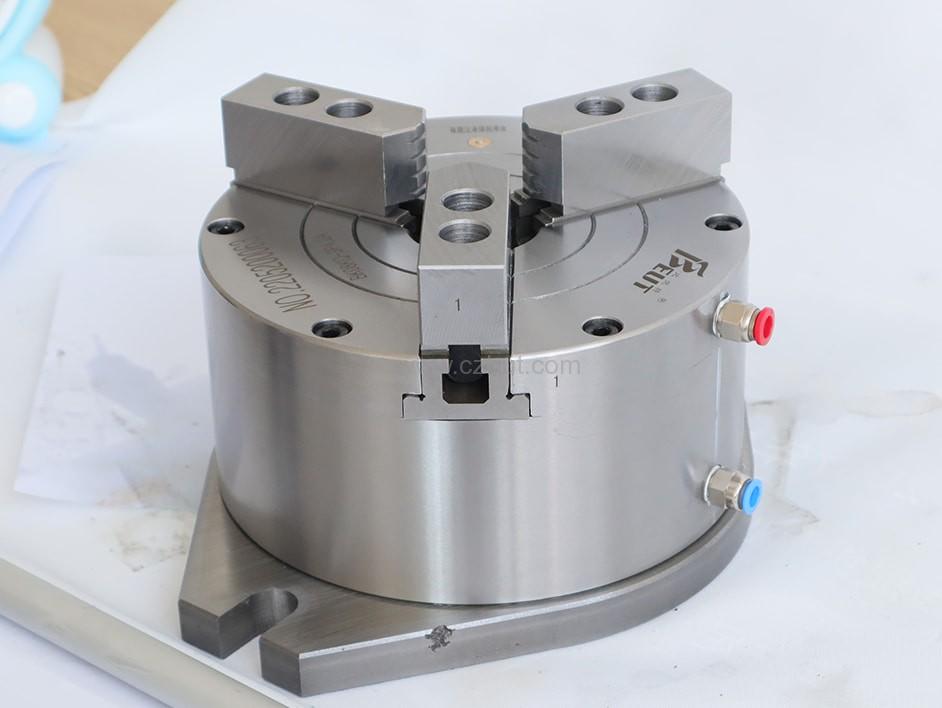

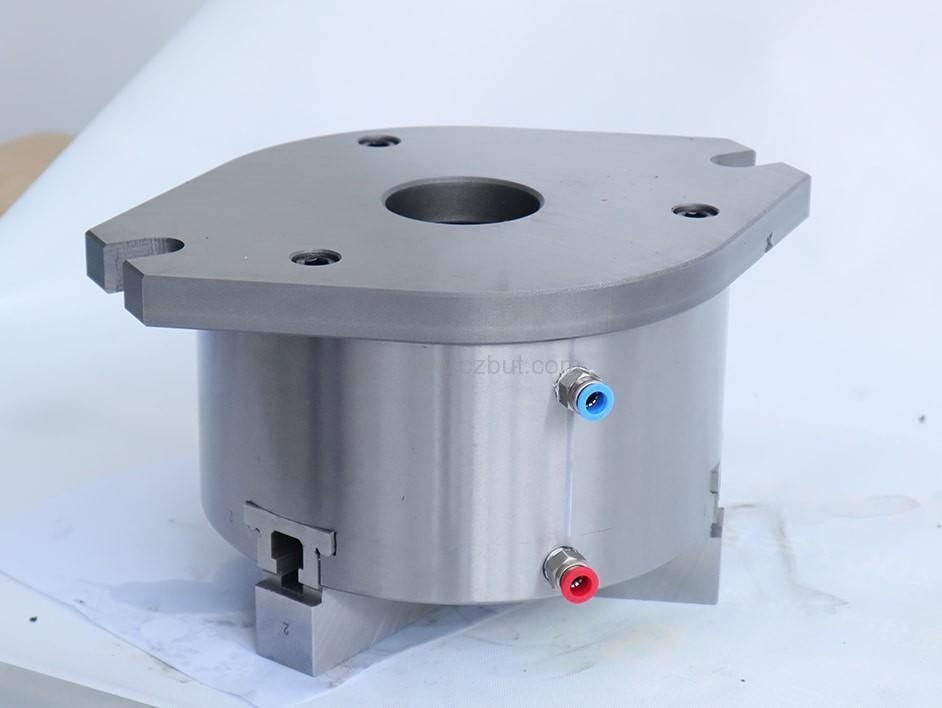

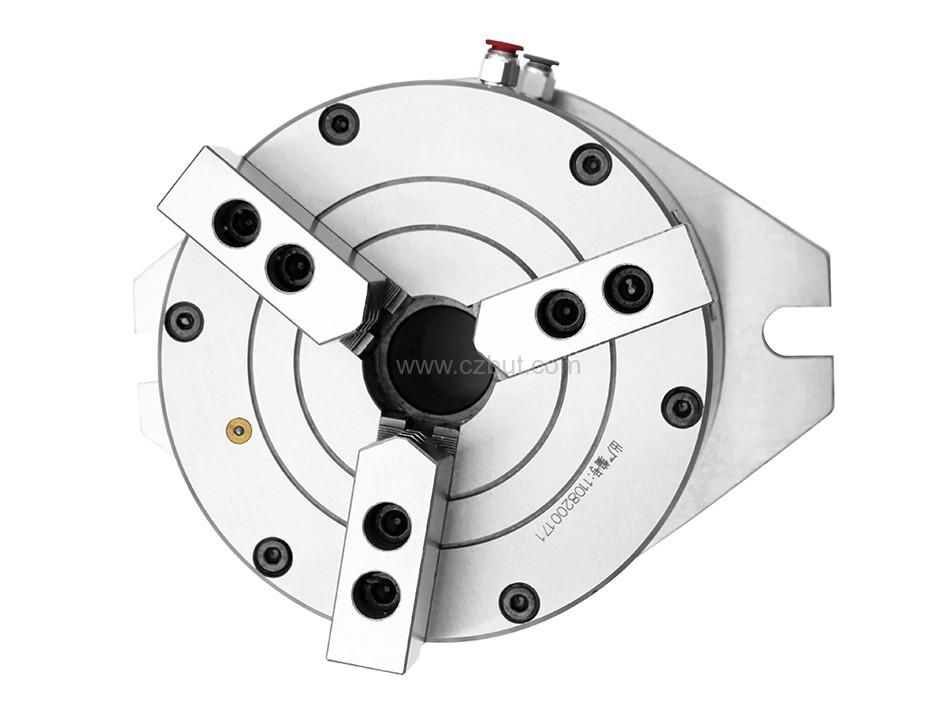

立式中空氣動卡盤

該產品為內置動力氣缸，從卡盤體側面供氣實現夾緊和松開，免去拉桿，中心為通孔，可穿過長軸棒料，適用于鉆床、銑床、加工中心等設備。
可按需非標定制多爪、長行程、大孔徑等。

立即咨詢

http://m.scalperior.com/uploadfiles/211.149.195.244/webid651/source_water/202307/168983514313.jpg

產品詳情


性能參數 / Performance

規格 Specifications	爪行程t(直徑) Jaw stroke t (Diameter)	最大夾緊力kN Max.gripping force (kN)	最大撐緊力kN Max.bracing force (kN)	許用壓力Mpa Allowable pressure (Mpa)	夾緊范圍 Clamping range	撐緊范圍 Bracing range	凈重kg Net weight (kg)
BK160KL	3.7	32.9	18.5	0.4~0.8	2-170	20-180	18.6
BK200KL	4.2	49.1	29.1	0.4～0.8	5-210	20-240	28
BK250KL	4.8	58.7	32.5	0.4～0.8	10-260	30-280	40
BK320KL	9.5	106.1	62.2	0.4~0.8	10-350	40-360	86
BK400KL	12.7	137.8	77	0.4~0.8	15-420	50-430	170

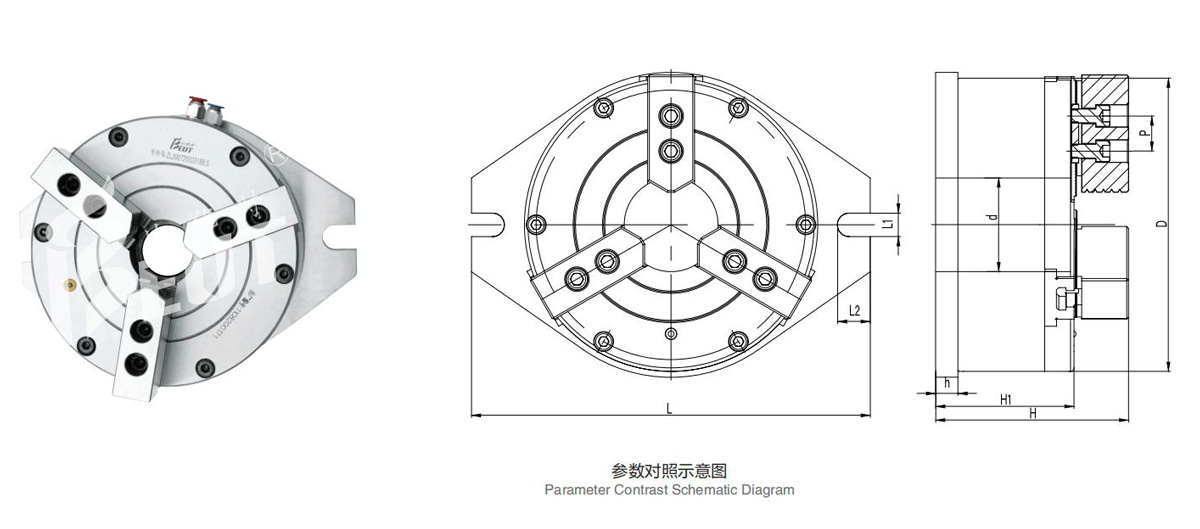

尺寸參數 / Dimensions

規格 Specifications	D	d	L	L1	L2	H	H1	h	p	動力楔塊齒形	對應卡爪型號
BK160KL	172	30	238	20	28	155	119	19	20	1×53°	BK160Z1
BK200KL	210	40	290	20	28	158.5	122.5	19	25	1×53°	BK200Z1
BK250KL	250	80	340	20	28	173	127	19	30	1×53°	BK250Z1
BK320KL	325	120	415	20	28	243	182	22	32	1.5×60°	BK320Z2-60
BK400KL	400	120	500	20	28	272	198	30	40	1.5×60°	-
注： BK400KL 以上底板外形均為圓形；以上數據為標準參數，也可以根據客戶特殊要求設計。 Note: above numbers are standard parameters. We can also design products according to clients' special requirements.
