氣動卡盤

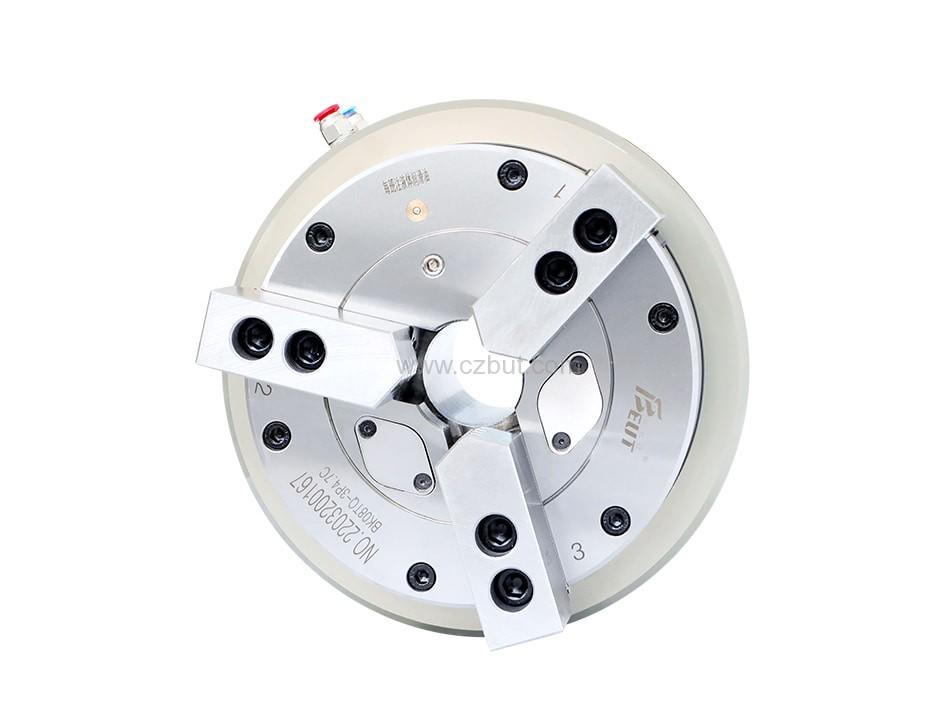

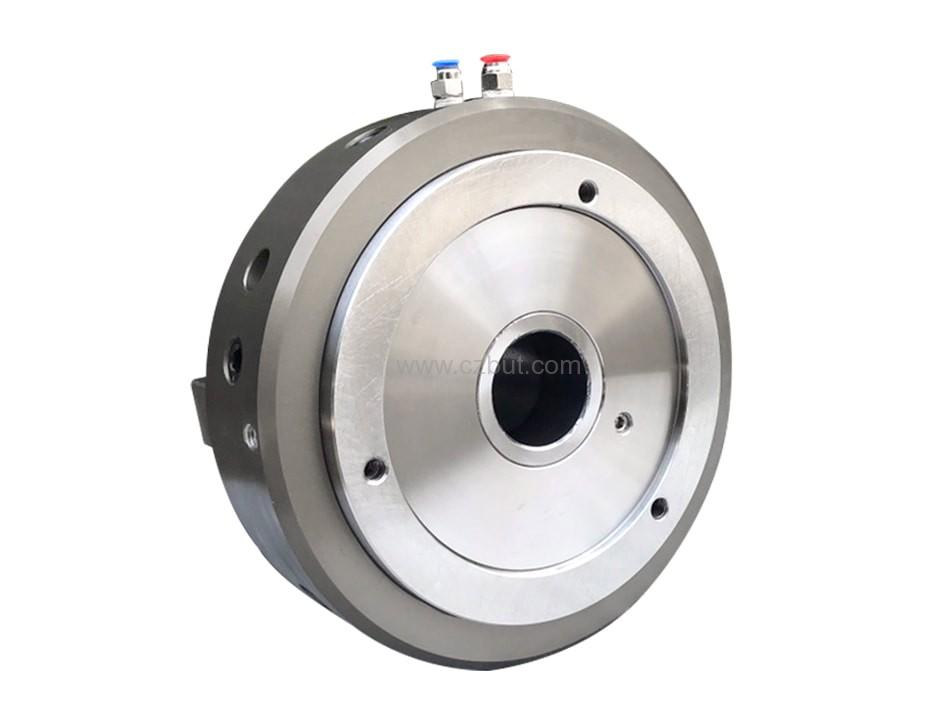

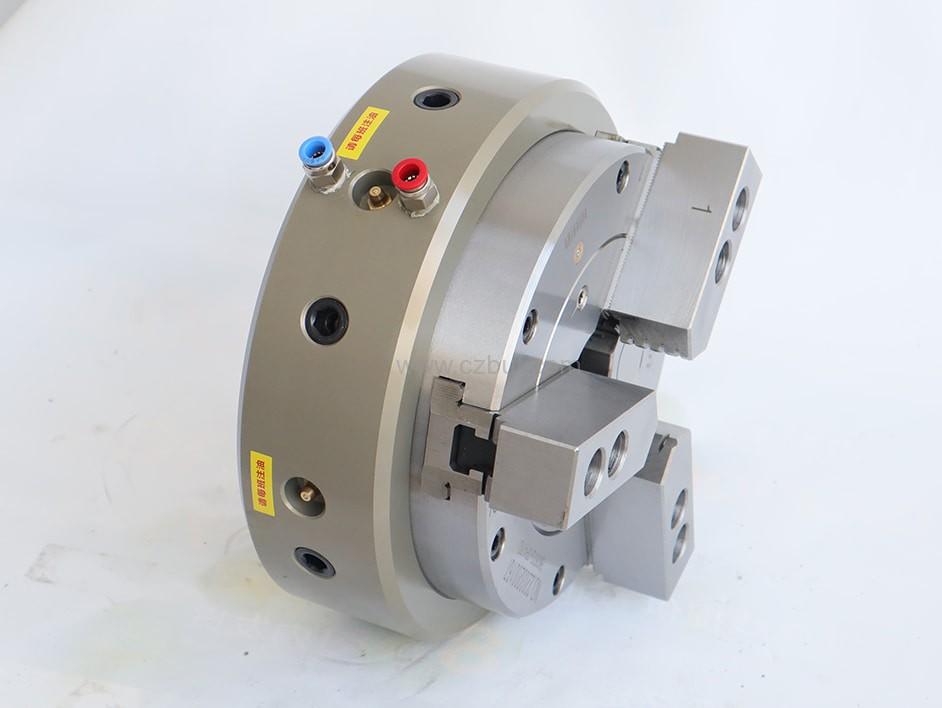

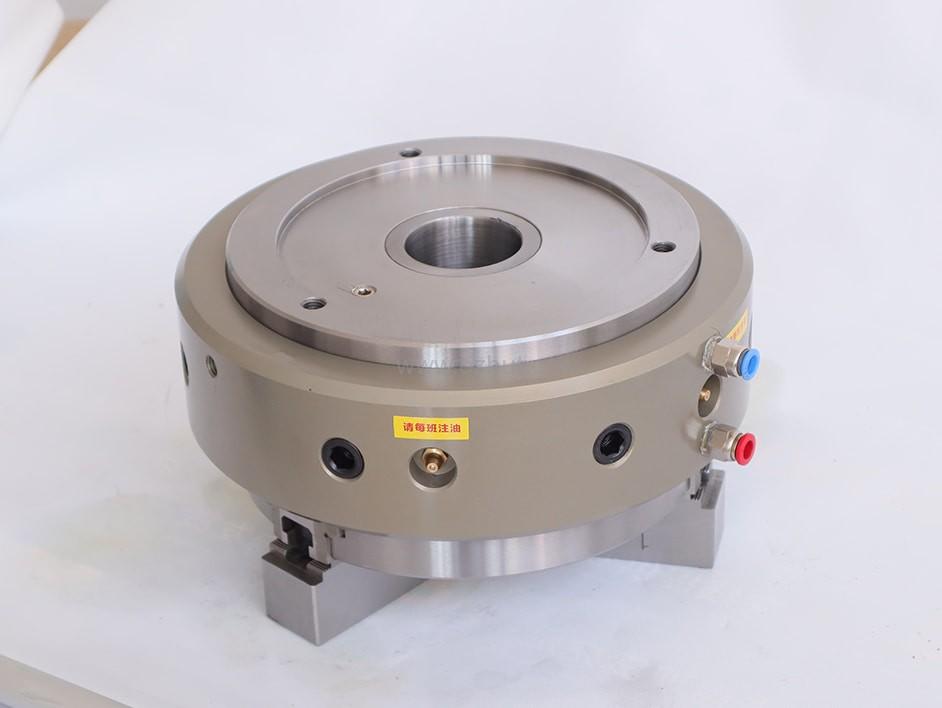

前置式氣動卡盤

該卡盤具有重量輕、孔徑大、行程大、轉速高等優勢,適用于普通車床、管螺紋機床及焊接設備的配置。
可按需非標定制多爪、長行程、大孔徑等。

立即咨詢

http://m.scalperior.com/uploadfiles/211.149.195.244/webid651/source_water/202308/16916459764.jpg

產品詳情

詳情插圖 (1).jpg

性能參數 / Performance

規格 Specifications	爪行程t(直徑) Jaw stroke t (Diameter)	最大夾緊力kN Max.gripping force (kN)	最大撐緊力kN Max.bracing force (kN)	許用壓力Mpa Allowable pressure (Mpa)	極限轉速r/min Limited rotating speed (r/min)	夾緊范圍 Clamping range	撐緊范圍 Bracing range	凈重kg Net weight (kg)
BK130TQ	3.7	20.4	10.3	0.4~0.8	3000	2-130	10-140	15
BK160TQ	4.2	31.5	14.9	0.4～0.8	2300	2-170	20-180	20
BK200TQ	4.5	46.7	24.2	0.4～0.8	1850	5-210	20-240	36
BK250TQ	5.4	62.4	32.6	0.4~0.8	1500	10-260	30-280	50
BK320TQ	8.5	80.5	-	0.4~0.8	1200	60-350	-	95.8
BK400TQ	13.4	103.3	-	0.4~0.8	950	70-420	-	164
BK500TQ	16.2	161.1	-	0.4~0.8	800	70-520	-	276
BK630TQ	10.2	287.6	-	0.4~0.8	500	70-600	-	445

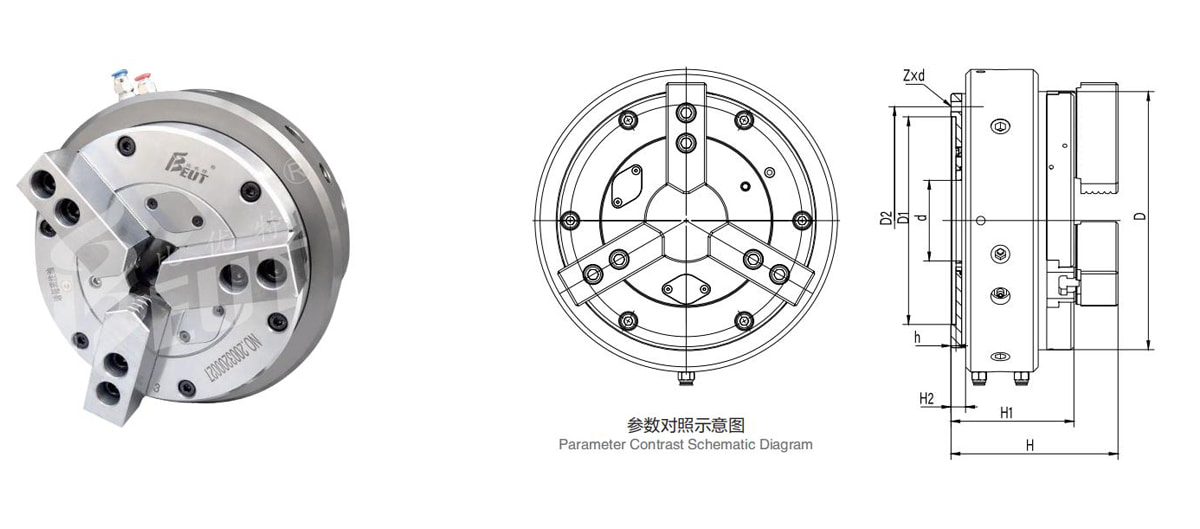

尺寸參數 / Dimensions

規格 Specifications	D	D1	D2	d	H	H1	H2	h	Z×d	動力楔塊齒形	對應卡爪型號
BK130TQ	135	95	108	25	133	101.5	6.5	5	3-M8	1.5×60°	BK130Z2
BK160TQ	175	130	142	35	143	107	4.5	5	3-M8	1.5×60°	BK160Z2
BK200TQ	214	165	180	52	155	115	10	5	3-M10	1.5×60°	BK200Z2
BK250TQ	256	206	226	80	166	122	14.5	5	3-M12	1.5×60°	BK250Z2
BK320TQ	325	270	290	130	213	159	22	5	6-M12	1.5×60°	BK320Z2-50
BK400TQ	400	340	368	170	260	194	23	6	6-M16	1.5×60°	-
BK500TQ	500	440	465	225	314	241	44	6	6-M16	3×60°	-
BK630TQ	630	510	595	310	347	275	57	8	6-M16	3×60°	-

立刻咨詢
